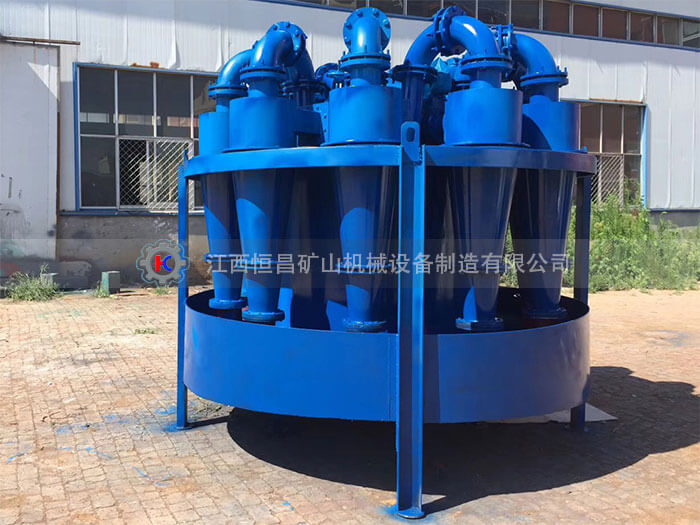

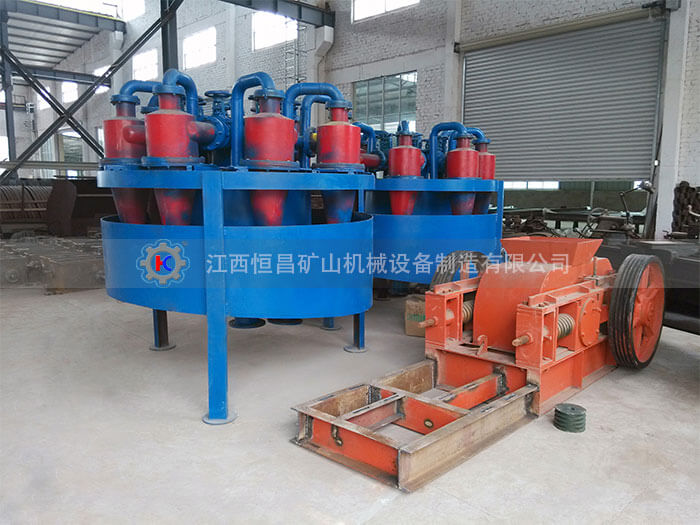

水力旋流器（組）

水力旋流器是利用離心力將礦漿分級的設備，由于沒有運動、動力部件，需要配套相應的泥漿泵。在選礦生產中主要用于分級，脫水和脫泥作業。

加工材料

金，銀，鉛，鋅，銅，鉬，鐵，鉛，錳，鎢，水泥，陶瓷，重晶石，鋁土礦，石灰石，石膏，碳酸鈣，煤，石墨，長石，鉀長石，磷礦，螢石，粘土，污水處理以及其他黑色與有色金屬材料。

應用范圍

水力旋流器按照施工工段可分為一段分級旋流器、二段分級旋流器。
一段分級旋流器廣泛用于單系列日處理量500噸以上的各種金屬礦、非金屬礦選廠，與一段球磨機構成閉路循環。旋流器根據不同的處理能力，既可單臺布置，也可成組配置。在較高的給礦濃度情況下，具有較高的分級效率和較細的溢流細度，溢流產品力促均勻，分機效率比常用的螺旋分級機高出5-10%，有利于磨機利用系數的提高。
二段分級旋流器廣泛用于各種金屬礦、非金屬礦的二段檢查，控制分級。旋流器的規格自75mm至660mm，可適用不同處理量、對磨砂細度不同要求的選廠。旋流器采用獨特的結構設計，可使二段旋流器的溢流細度自-200目75%至95%之間任意選擇和調整。

優點和特點

1、結構簡單，易于安裝與操作。

2、體積小，占地面積少，易于運輸。

3、處理量大，運行成本低。

4、分級粒度細、分級效率高。

5、可以多臺并聯或串聯使用，提高分級效率和處理能力。

6、采用聚氨酯耐磨材質，使用壽命大大提高。

產品結構

水力旋流器的工作原理是離心沉降原理。當需要分離的礦漿以一定壓力從旋流器周邊切向進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于粗顆粒與細顆粒之間存在粒度差，其受到離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒經旋流器底流口排出，而大部分細顆粒由溢流管排出，從而達到分離分級目的。

技術參數

型號	內徑（mm）	處理量（m3/h）	分離粒度（μm）	溢流管徑（mm）	沉砂口徑（mm）	給料壓力（MPa）
FX-10	10	0.05-1	1-5	2-4	1-2	0.060-0.15
FX-25	25	0.3-1	2-10	5-8	2-5	0.060-0.15
FX-50	50	1.5-3	5-74	11-18	3-12	0.060-0.15
FX-75	75	2-5	5-74	15-20	6-12	0.060-0.15
FX-100	100	5-12	10-74	20-40	8-18	0.060-0.15
FX-125	125	8-15	20-74	25-40	8-18	0.060-0.15
FX-150	150	10-23	25-74	30-45	8-22	0.060-0.15
FX-200	200	17-38	28-80	40-65	16-32	0.060-0.15
FX-250	250	24-53	30-82	65-100	16-40	0.060-0.15
FX-300	300	40-100	36-90	65-120	20-40	0.060-0.15
FX-350	350	56-118	40-100	80-120	30-70	0.060-0.15
FX-375	375	74-157	42-105	90-135	30-70	0.060-0.15
FX-450	450	90-192	44-110	100-150	30-70	0.060-0.15
FX-500	500	128-300	50-115	130-220	35-100	0.060-0.15
FX-600	600	200-468	57-125	160-260	65-110	0.060-0.15
FX-660	660	237-524	60-130	180-280	80-150	0.060-0.15
